杭州華立HL624E-3SY三相四線多功能電力儀表（0.5S）

一、概述

HL624E-3SY多功能電力儀表，是針對電力系統，工礦企業，公用設施，智能大廈的電力監控需求而設計的一種智能表，它集成全部電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率，視在功率、頻率、功率因數)以及全面的電能計量和考核管理(如四象限電能計量和分時電能統計、最大需量記錄及12月電能統計等)。帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信"和“遙控”的功能，采用高亮度LED/LCD顯示界面，通過而板按鍵來實現參數設置和控制，非常適合于實時電力監控系統。

符合MODBUS-RTU協議和DL/T 645標準表協議要求。

二、功能簡介

1、讀寄存器：允許用戶獲得設備采集與記錄的數據及系統參數。

2、寫寄存器：允許用戶改變多個寄存器的內容，該儀表中系統參數、開關量輸出狀態等可用此功能。

3、讀電能數據：用戶通過x03H命令查詢相應上月份的電能。

4、開關量輸入輸出：可通過儀表的通訊口實現遠程傳輸功能，也可根據用戶要求實現相應的報警功能。

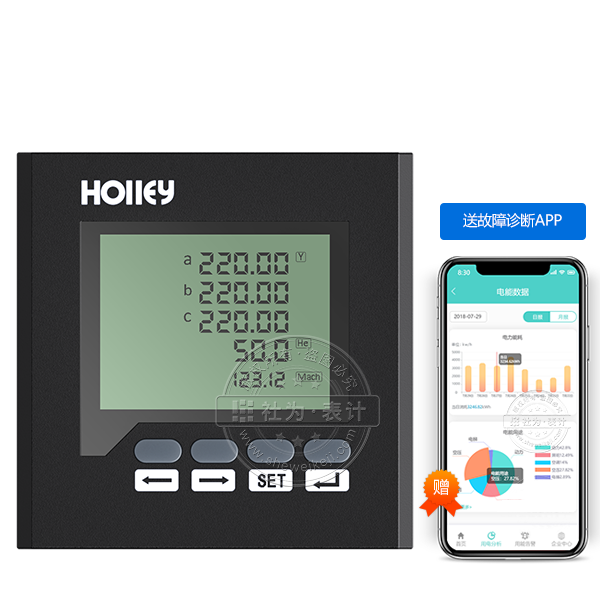

杭州華立HL624E-3SY三相四線電子式電能表圖
