杭州炬華DCZL13-1296-國網II型采集器

1.產品簡介

DCZL12-1296型采集器終端是低壓電力線載波集中抄表系統的重要組成部分。該終端符合國家電網公司Q／GDW 375.3-2009、Q／GDW 374.2-2009等《電力用戶用電信息采集系統》系列標準，應用現代數字通信技術、計算機軟硬件技術、低壓電力線載波技術等進行用電需求側信息采集與分析處理。

該型采集器電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾，且具有較強的溫度自適應能力范圍； 寬電壓范圍設計使其具有更高的可靠性；可以在當地/遠方方便地修改設備參數；配備存儲芯片方便采集器掛接的485電表檔案信息的存儲；ABS防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。

終端具有功能穩定、使用簡單、運行穩定、維護方便、可靠性高、性價比高的特點，能夠很好的滿足用戶在遠程抄表方面的應用需求。

DCZL12-1296型采集器簡稱為采集器II型。

2.性能指標

2.1工作電源額定電壓：220V±20%

2.2頻率范圍：50Hz±6%

2.3外型尺寸：100mm（長）×40mm（寬）×50mm（厚）

2.4功率消耗：非通信狀態下  有功功率≤3W  視在功率≤5VA

2.5氣候條件

2.6技術參數

3.產品系統連接圖

圖 1系統連接圖

4.工作原理框圖

圖 2 采集器II型工作原理框圖

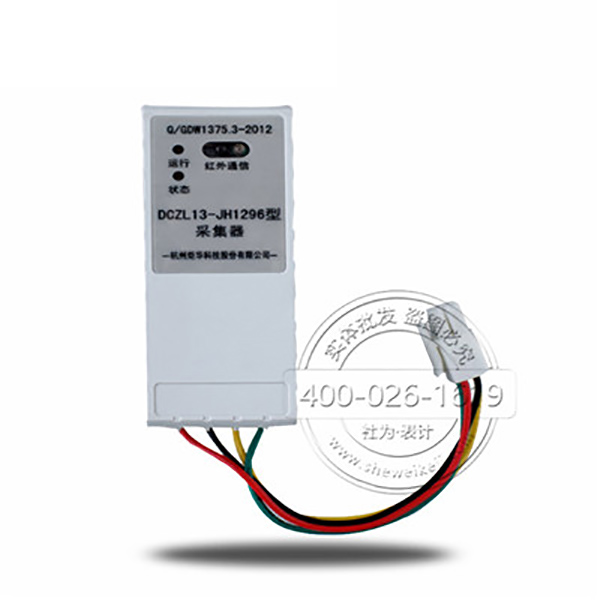

杭州炬華DCZL13-1296-國網II型采集器實拍圖
